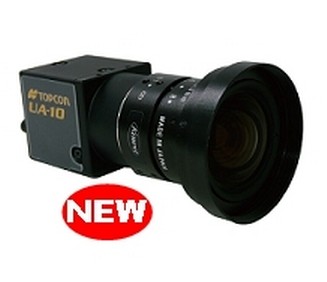

TOPCON,拓普康亮度色度均勻性分析儀,UA-10
-
- TOPCON,拓普康亮度色度均勻性分析儀,UA-10
- TOPCON
- UA-10
- 現貨
UA-10亮度色度均勻性測定器，為一款設計小巧輕便，能實現高速.高精度測定的面測量儀器。通過采用本公司獨有的校正與補正技術，使基準儀器的測定結果得到忠實反映，因此，不僅可以省略以往面測量儀器所必需的不同色域間的色彩補償系數的切換，也實現了高精度色度測定。
TOPCON,拓普康亮度色度均勻性分析儀,UA-10;
適合于高速.高精度測定均勻性分布
4種選擇，對應更多需求！
產品概述：:
UA-10亮度色度均勻性測定器，為一款設計小巧輕便，能實現高速.高精度測定的面測量儀器。通過采用本公司獨有的校正與補正技術，使基準儀器的測定結果得到忠實反映，因此，不僅可以省略以往面測量儀器所必需的不同色域間的色彩補償系數的切換，也實現了高精度色度測定。
特點：
高達`03秒的高速測定：通過最優化的測定處理方式
高精度色度測定：采用拓普康獨有的校正補正技術
小型 輕量化設計：產品小型 輕量化設計。為削減檢測生產流水線構造成本做出貢獻
四種的產品變化：二種類的亮度測定范圍 二種類的鏡筒畫角
用途：
° FPD模組的均勻性特性
° 背光，前光的發光的均勻性評價
° 照明的發光的均勻性評價
° 擴散板，導光板等FPD相關材料的皺褶，發光均勻性確認
° 短時變化光源的時序評價
規格：
|
機種 |
UA-10SL/UA-10WL |
UA-10SH / UA-10WH |
|
光亮采集 |
130萬畫素 彩色CCD圖像傳感器 |
|
|
對物鏡 |
UA-10SL/SH 單焦點對物鏡 F=3.5mm |
|
|
有功像素 |
1280×960 |
|
|
數據位 |
12bit |
|
|
測定范圍 |
0.1～30,000cd/m2 |
10～1,000,000cd/m2 |
|
亮度直線性*1 |
±2% 1cd/m2 超過 |
±2% 50cd/m2 超過 |
|
色度精度*1 |
±0.003 1cd/m2 超過 |
±0.003 50cd/m2 超過 |
|
面內MURA均勻性*1 |
亮度：±2% |
|
|
重復精度 |
亮度：0.5%*2 |
|
|
色度：0.002 0.5cd/m2 超 過*3 |
色度：0.002 50cd/m2 超過*3 |
|
|
測定時間 |
UA-10SL/WL：最快0.3秒 100cd/m2(含傳送時間) |
|
|
穩定性 |
亮度：1% |
|
|
再現行 |
亮度：2% |
|
|
溫度特性 |
亮度：±3% (25℃基準 0～40℃) |
|
|
濕度特性 |
亮度：±3% (相體濕度 85%以下、且無凝露) |
|
|
界面 |
LAN (Gigabit Ethernet) |
|
|
外形尺寸 |
UA-10SL/SH ： 93.0×36.0×36.0mm |
|
|
質量 |
UA-10SL/SH ： 約185g |
|
*1 ： 標準A光源
*2： 連續測量10次2σ
*3 ： 連續測量10次2σ（最大值-最小值）
測定領域：
UA-10SL/SH 測定領域
|
測定距離 |
200 |
500 |
1000 |
1500 |
2000 |
2500 |
|
橫 |
110.8 |
270.0 |
540.0 |
810.0 |
1080.0 |
1350.0 |
|
縱 |
83.1 |
202.5 |
405.0 |
607.5 |
810.0 |
1012.5 |
UA-10WL/WH 測定領域
|
測定距離 |
100 |
200 |
500 |
1000 |
1500 |
2000 |
2500 |
|
橫 |
135.7 |
271.4 |
678.4 |
1356.8 |
2035.2 |
2713.6 |
3392.0 |
|
縱 |
101.8 |
203.5 |
508.8 |
1017.6 |
1526.4 |
2035.2 |
2544.0 |
*從物鏡金屬件前端開始的距離
工作條件
|
OS |
Windows XP Professional Service Pack 3以上(32bit) |
|
CPU |
Intel Core i5(Quad Core以上) 2.8GHz以上 |
|
存儲 |
4GB以上 |
|
LAN端口 |
Gigabit Ethernet 1端口 |
|
其它 |
CD-ROM驅動 |
標準配件：
UA-10主機
AC電源適配器
LAN數據線
通用轉接口(5種)
三腳架螺釘接口(安裝螺釘取付4個)
三腳架螺釘墊片(安裝螺釘取付4個)
收納箱
CD-ROM；
測定用軟件
操作說明書(日文/英文)
SDK
叁數文件
