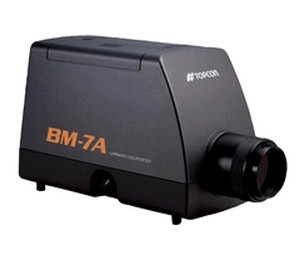

TOPCON,拓普康,色度亮度計,BM-7A
-
- TOPCON,拓普康,色度亮度計,BM-7A
- TOPCON
- BM-7A
- 現貨
實現了亮度精度和測定速度的提高 能和基準儀器直接連進行直接色度補正產品概述： 采用刺激值直讀方式，對舊機型BM-7進行高版本升級，現產品BM-7A，提高了側度精度。并實現了測定速度的高速化。 在光源色度測定領域，適用干線內測定，光源輸出調整等多種用途。 同時，能和基準儀器分光輻射計SR-3AR，以及同類機型直接連接，從而免除了舊款機型繁瑣的機差補正時的數值輸入過程，大大降低了品質管理成本。
TOPCON拓普康色度亮度計BM-7A;
實現了亮度精度和測定速度的提高
能和基準儀器直接連進行直接色度補正產品概述：
采用刺激值直讀方式，對舊機型BM-7進行高版本升級，現產品BM-7A，提高了側度精度。并實現了測定速度的高速化。
在光源色度測定領域，適用干線內測定，光源輸出調整等多種用途。
同時，能和基準儀器分光輻射計SR-3AR，以及同類機型直接連接，從而免除了舊款機型繁瑣的機差補正時的數值輸入過程，大大降低了品質管理成本。
TOPCON拓普康色度亮度計BM-7A;
特點：
●高速0.5秒的測定速度，提高了測定效率
●簡便地通過2種方法進行機差補正
●模擬輸出(選配),對應X2,Y,Z的3通道模擬輸出，通過示波器能記錄，觀測波形
用途：
●FPD相關的光學特性評價
●燈泡等各種光源的亮度，色度，色溫度特性
TOPCON拓普康色度亮度計BM-7A;
規格：
|
光電池 |
3段硅光電二極管感應-element Silicon photodiode |
|
光學系統 |
對物鏡: 焦距=80mm F2.5, 目鏡Eyepiece lens : 觀察視野 5° |
|
光譜靈敏度特性 |
匹配CIE1931等色函數 |
|
測定角 |
2°/1°/0.2°/0.1° *切換式 |
|
測定距離 |
350mm - ∞ (從物鏡金屬件前端開始的距離) |
|
測定量程 |
自動/手動5段切換 |
|
測定功能(*1) |
x,y,L (x,y: 色度坐標, L:亮度) 及±⊿ |
|
亮度測定范圍(*2) |
0.01 - 12,000,000 cd/m簡 |
|
精度保證范圍(*2) |
2° : 1 - 30,000cd/ m² |
|
亮度保證精度(*3) |
±4% : 1 - 5 cd/m², ±2% : 5 cd/m² or more |
|
色度保證精度 |
(1) dx, dy : ±0.002(*4) |
|
重復精度： 亮度(*6) |
1.0% : 1 - 5cd/m², 0.5% : 5 cd/m² or more |
|
重復精度： 色度 (*6) |
0.005: 1-5cd/m² 0.002: 5 cd/m² or more |
|
測定時間 |
約0.5秒 |
|
模擬輸出（選配功能） |
●模擬電壓輸出 : DC 0 - 3V (X2?Y?Z比例) ●應答速度 (FAST) :
|
|
顯示 |
點式矩陣液晶顯示20文字×4行帶照明功能 |
|
界面 |
RS-232C, USB |
|
電源 |
專用AC電源適配器 AC100-240V, 50/60Hz |
|
功率 |
約2.5W |
|
使用條件 |
溫度: 0 - 40℃, |
|
外形尺寸 (W×D×H) |
120×325×162mm |
|
質量 |
3.6kg |
(*1) : ±⊿ : 與基準值的差
(*2) : 針對標準A光源
(*3) : 標準A光源、自動量程、測定角2°
(*4) : 標準A光源、10cd/m²以上
(*5) : 標準A光源、100cd/m²以上、和彩色玻璃濾片的組合
(*6) : 標準A光源、測定角2°、2σ、SLOW模式、自動量程
測定直徑：
|
測定角 |
測定距離 (*1) |
||||
|
350mm |
500mm |
1000mm |
5000mm |
10000mm |
|
|
2° |
10 |
15.4 |
32.8 |
169 |
341 |
|
1° |
5 |
7.7 |
16.4 |
85 |
170 |
|
0.2° |
1 |
1.5 |
3.3 |
17 |
34 |
|
0.1° |
0.5 |
0.8 |
1.6 |
8 |
17 |
(*1) 從物鏡金屬件前端開始的距離
亮度顯示范圍：
|
測定角 |
范圍1 |
范圍2 |
范圍3 |
范圍4 |
范圍5 |
|
2° |
0.01-30 |
0.03-90 |
32.8 |
169 |
341 |
|
1° |
0.04-120 |
0.12-360 |
16.4 |
85 |
170 |
|
0.2° |
1-3,000 |
3-9,000 |
3.3 |
17 |
34 |
|
0.1° |
4-12,000 |
12-36,000 |
1.6 |
8 |
17 |
選配件：
●輔助鏡：AL-6
●輔助鏡：AL-11
●輔助鏡：AL-12
●標準白色板：WS-3
●CCD 接口：IA-2
●導光束：FP-3P
●三腳架 5N：Tripod5N
●三腳架：Tripod-SR
●微動臺：S-4
●ND濾片：ND-10/100
●照度接口：ZV-30
