TOPCON拓普康2維色度亮度計UA-200
-
- TOPCON拓普康2維色度亮度計UA-200
- TOPCON
- UA-200
- 現貨
2維色度亮度計「UA-200」是拓普康UA系列面測量產品家族中的一款全新產品，能夠高精度測定FPD及汽車儀表的亮度與色度的分布均勻性。采用了全新 工藝開發的光學濾片，儀器的分光感度特性能夠達到與等色函數相同的水準，從而使本款產品實現了高達千分級的色度精度，大大超越了之前的色彩亮度計。
TOPCON拓普康2維色度亮度計UA-200；
.JPG)
產品概述：

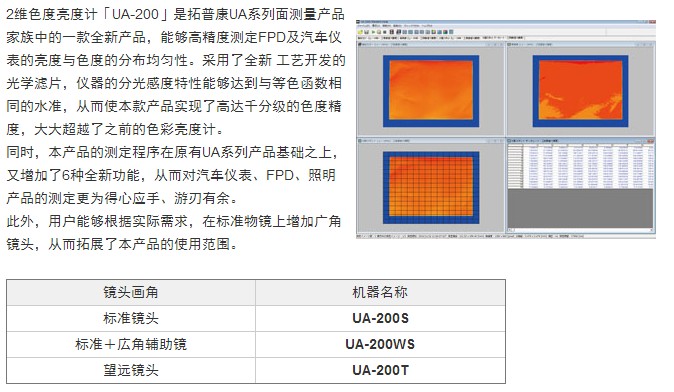

2維色度亮度計「UA-200」是拓普康UA系列面測量產品家族中的一款全新產品，能夠高精度測定FPD及汽車儀表的亮度與色度的分布均勻性。采用了全新 工藝開發的光學濾片，儀器的分光感度特性能夠達到與等色函數相同的水準，從而使本款產品實現了高達千分級的色度精度，大大超越了之前的色彩亮度計。
同時，本產品的測定程序在原有UA系列產品基礎之上，又增加了6種全新功能，從而對汽車儀表、FPD、照明產品的測定更為得心應手、游刃有余。
此外，用戶能夠根據實際需求，在標準物鏡上增加廣角鏡頭，從而拓展了本產品的使用范圍。
特點：
●色度精度高：使用新開發的光學濾片，實現了高達±0.008以內的高色度精度。
●最快1秒的高速測定：通過測定運算的最優化處理，大幅縮短了測定時間*單純測定亮度時。
●搭載122萬像素CCD： 最多可測1,280×960個像素。
●測定功能擴充 ：測定程序增加了6種功能，大幅提高了測定與評價的實用性。
主要用途：
° LCD及相關材料、OLED等的亮度、色度MURA評價。
° 汽車操作面板、汽車音響等的發光分布特性評價。
° LED照明、OLED照明的發光部以及照射面的亮度與色度MURA評價。
標配軟件：
° 使用標配軟件，可進行主機控制以及收集、分析測定數據。
° 根據不同用途,配置了2種軟件。
?Standard Mode?。骸】墒褂糜?/font>UA-200的主機控制與測定等所有功能。
?View Mode ： 可使用于閱覽及解析所保存的測定畫面實景數據。
可在測定評價部門之外的科室分析數據。

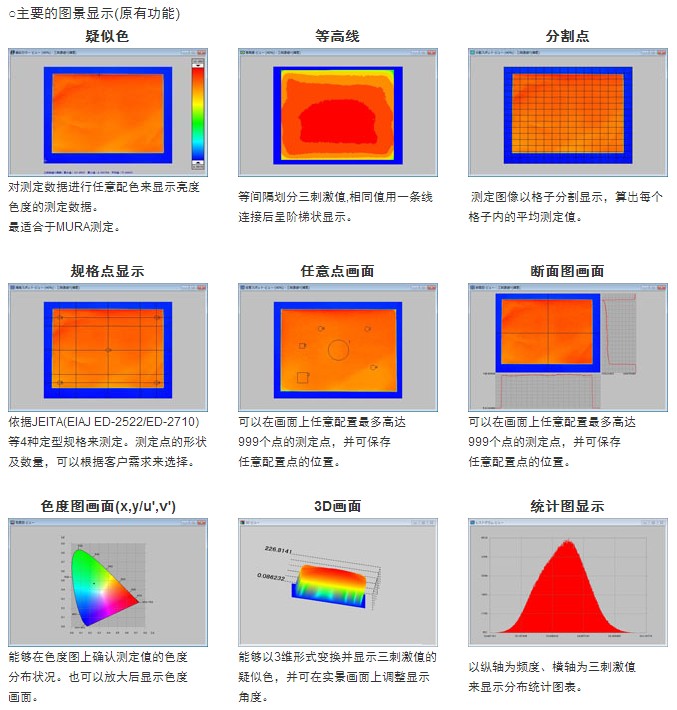

° 增加的新功能
①實景顯示功能強化
?對焦輔助功能
?測定點多點抽取功能(最多達999點)
②設定任意形狀測定區域
?能夠設定多邊形、矩形、圓形等自由區域
③個別區域補正功能
?可將測定面分割成2×2～最多64×64個區域，針對每個區域予以單獨補正設定
④發光部多點抽取&測定功能
?可指定測定面內多個發光區域，設定限值后，可抽取限值內的發光部分并進行個別測定
⑤對角補正功能
?可對拍攝顯示出來的歪斜圖像進行補正
?可在同一程序菜單內進行自動對角補正
⑥也可對應常規的開發軟件
?可鏈接于NATIONAL INSTRUMENTS公司的開發環境工具LabVIEW
規格：
|
機種 |
UA-200 |
|
光亮采集 |
122萬畫素 彩色CCD圖像傳感器 |
|
對物鏡 |
UA-200S : 單焦點對物鏡 F=8.0mm UA-200WS : 單焦點對物鏡 F=5mm UA-200T : 單焦點對物鏡 F=35mm |
|
有功像素 |
1280×960 |
|
數據位 |
14bit |
|
測定范圍 |
0.05～1,000,000cd/m2 |
|
亮度直線性*1 |
±2% (超過1cd/m2 ) 、±3% (0.05～1cd/m2) |
|
色度精度*1 |
±0.003 (超過1cd/m2 )、±0.005 (0.05～1cd/m2) |
|
色度精度*2 |
±0.008 |
|
面內MURA均勻性*1 |
亮度：±2% 色度：±0.003 |
|
重復精度 |
亮度：0.3%*2 (超過1cd/m2 ) 、±0.5% (0.05～1cd/m2) |
|
色度：0.001 (超過1cd/m2 )*3、色度：0.002 (0.05～1cd/m2)*3 |
|
|
測定時間 |
亮度測定：最快1秒 100cd/m2(含傳送時間) |
|
亮度色度測定：最快3秒 100cd/m2(含傳送時間) |
|
|
穩定性 |
亮度：1% |
|
再現行 |
亮度：2% |
|
溫度特性 |
亮度：±3% (25℃基準 0～40℃) |
|
濕度特性 |
亮度：±3% (相體濕度 85%以下、且無凝露) |
|
界面 |
LAN (Gigabit Ethernet) |
|
外形尺寸 |
280×162×194mm(UA-200S) 311×162×194mm(UA-200WS) 307×162×194mm(UA-200T) |
|
重量 |
約3.9kg (UA-200S) 約4.12kg (UA-200WS) 約4.45kg (UA-200T) |
(*1) : 針對標準A光源。
(*2) : 在CCD中心位置評價。
(*3) : 以CCD中心位置為基準。
(*4) : 最大值-最小值
(*5) : 2σ時
(*6) : 亮度基準面和彩色濾片組合時
(O-55,'-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)
測定尺寸范圍：
標準鏡頭
|
測定距離 |
300 |
500 |
1000 |
1500 |
2000 |
2500 |
|
英寸 |
8.9 |
14.2 |
27.6 |
40.9 |
54.1 |
67.5 |
|
橫 |
181.5 |
289.3 |
561.0 |
830.8 |
1099.2 |
1371.1 |
|
縱 |
136.1 |
217.0 |
420.8 |
623.1 |
824.4 |
1028.6 |
標準鏡頭+廣角輔助鏡時
|
測定距離 |
300 |
500 |
1000 |
1500 |
2000 |
2500 |
|
英寸 |
14.5 |
23.0 |
44.2 |
65.3 |
86.6 |
107.9 |
|
橫 |
293.9 |
466.4 |
898.7 |
1326.8 |
1759.0 |
2192.9 |
|
縱 |
220.4 |
349.8 |
674.0 |
995.1 |
1319.2 |
1644.7 |
望遠鏡頭
|
測定距離 |
400 |
500 |
1000 |
1500 |
2000 |
2500 |
|
英寸 |
4.7 |
5.3 |
8.3 |
11.2 |
14.3 |
17.3 |
|
橫 |
95.8 |
108.2 |
168.2 |
228.1 |
289.9 |
351.6 |
|
縱 |
71.9 |
81.1 |
126.2 |
171.1 |
217.4 |
263.7 |
*從物鏡金屬件前端開始的距離
|
OS |
Windows XP Professional Service Pack 3以上(32bit) Windows 7 Ultimate(32bit/64bit) Windows 7 Professional(32bit/64bit) ※不能使用于64bitOS操作條件下的XP模式 |
|
CPU |
Intel Core i5(Quad Core以上) 2.8GHz以上 |
|
存儲 |
4GB以上 |
|
LAN端口 |
Gigabit Ethernet 1端口 |
|
其它 |
CD-ROM驅動 |
標準配置：
●UA-200主機
●AC電源適配器
●LAN數據線
●應用光盤(軟件/操作說明書/SDK)
●物鏡蓋
●手提箱
選配件：
●廣角輔助鏡：AL-UA3
●三腳架 5N：Tripod5N
●微動臺：S-4
