產品概述： 本機為能夠直接測定高達4,500,000cd/m2高亮度LED的高性價比產品。使用HIGH SPEED模式，能高速測定亮度、色度、顯色性和色溫度。不僅能夠測定近年在市場上被廣泛應用于LED背光、LED照明的LED芯片、LED模組的設計與研發，同樣適用于生產線的品質管理。

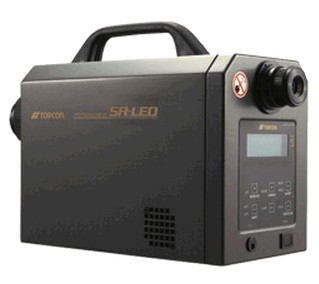

TOPCON拓普康分光輻射亮度計 SR-LED;
直接測定高亮度LED！
產品概述：
本機為能夠直接測定高達4,500,000cd/m²高亮度LED的高性價比產品。使用HIGH SPEED模式，能高速測定亮度、色度、顯色性和色溫度。不僅能夠測定近年在市場上被廣泛應用于LED背光、LED照明的LED芯片、LED模組的設計與研發，同樣適用于生產線的品質管理。
TOPCON拓普康分光輻射亮度計 SR-LED;
特點：
●量程寬廣(1～4,500,000cd/m²)，可直接測定LED。
●品質上乘、性能優良的高性價比產品。
●裝上照度接口（選配），可測量照度。
用途：
●LED背光、LED照明的亮度、色度、色溫度及顯色性評價。
●LCD、OLED以及顯示器等的亮度、色度、色溫度等光學特性評價。
●車載頭燈、尾燈、以及LED照明的亮度、色度的高精度測定。
TOPCON拓普康分光輻射亮度計 SR-LED;
規格：
|
光亮采集 |
電子冷卻型線性陣列傳感器 |
|
波長分散原理 |
衍射光柵 |
|
光學系統 |
對物鏡 : f= 82mm F2.5, 目鏡 : 觀測視野 5° |
|
測定角 |
2°/1°/0.2°/0.1° (電動切換式) |
|
測定距離 |
350mm - ∞ (從物鏡金屬件前開始的距離) |
|
光譜波寬 |
5 - 8nm *半波寬 |
|
波長精度 |
±0.3nm *Hg 光譜線上 |
|
測定波長范圍 |
380 - 780nm |
|
波長分解 |
1nm |
|
測定模式 |
自動/手動(積分時間/頻率) / 外部垂直同步信號輸入 |
|
測定內容 |
分光輻射亮度 : W?sr-1?m-2?nm-1 |
|
演算內容 |
輻射亮度 Le : W?sr-1?m-2, 亮度 Lv : cd?m-2, |
|
亮度測定范圍(*1)(*2) |
2.0°: 0.0005 - 1,500,000, 1.0°: 0.0015 - 4,500,000 |
|
亮度精度(*1) |
±2% 以內 |
|
色度精度(*1) |
±0.002 |
|
重復精度: 亮度(*3) |
0.3% |
|
重復精度: 色度(*4) |
0.0005 |
|
偏光特性 |
亮度 1％ 以內, 分光輻射亮度 2％ 以內 (400 - 780nm) |
|
測定時間(*5) |
NORMAL 模式: 約 1 - 31秒, HIGH SPEED 模式: 約 1 - 17秒 |
|
界面 |
RS-232C,USB2.0 |
|
電源 |
專用AC電源適配器 AC100V-240V, 50/60Hz |
|
功率 |
約34W |
|
使用條件 |
溫度: 5 - 35℃, 濕度: 80%RH 以下 (且無凝露) |
|
外形尺寸 (W×D×H) |
150×406×239mm |
|
質量 |
5.5kg |
(*1) : 針對標準A光源
(*2) : Normal/High speed 模式測定時的測定范圍
(*3) : 測定角2°、連續測量10次2σ、NORMAL SPEED模式
(*4) : 測定角2°、連續測量10次（最大值-最小值）、NORMAL SPEED 模式
(*5) : 和PC的通信時間除外
測定直徑：
|
測定角 |
測定距離 (*1) |
||||
|
350mm |
500mm |
800mm |
1000mm |
2000mm |
|
|
2° |
10.0 |
15.1 |
25.4 |
32.2 |
66.4 |
|
1° |
4.99 |
7.55 |
12.7 |
16.1 |
33.2 |
|
0.2° |
1.00 |
1.51 |
2.54 |
3.22 |
6.64 |
|
0.1° |
0.50 |
0.76 |
1.27 |
1.61 |
3.32 |
(*1) 從物鏡金屬件前端開始的距離
選配件：
●輔助鏡：AL-6
●輔助鏡：AL-11
●輔助鏡：AL-12
●標準白色板：WS-3
●導光束：FP-3P
●三腳架 5N：Tripod5N
●三腳架：Tripod-SR
●微動臺：S-4
●ND濾片：ND-10/100
●照度接口：ZV-30
