本產品搭載有測定條件自動化功能的FIX模式，僅需0.4秒即能完成對同類樣品的測定，非常適合于必須超高速測定的出廠檢驗之類的產線檢查作業。 本產品適合于近年來需求不斷擴大的LCD背光、新一代照明所使用的LED模組的產線、品質管理之用。

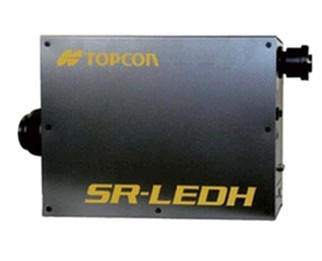

TOPCON拓普康分光輻射亮度計SR-LEDH;
適用干產線的超高速分光輻射亮度計！
本產品搭載有測定條件自動化功能的FIX模式，僅需0.4秒即能完成對同類樣品的測定，非常適合于必須超高速測定的出廠檢驗之類的產線檢查作業。
本產品適合于近年來需求不斷擴大的LCD背光、新一代照明所使用的LED模組的產線、品質管理之用。
TOPCON拓普康分光輻射亮度計SR-LEDH;
特點：
●搭載LAN功能，從而實現生產線所必須的超高速測定（約0.4秒）。
●采用新型光學系統，減少了測定角內的靈敏度不均勻。
●超薄機身設計，適合搭載自動測量機臺，在產線上使用。
●標準配置軟件開發包。
●軟件開發包
方便客戶自行編寫LAN通信軟件時所使用的開發包。
由頭文件、程序庫、抽樣程序等組成。調出所提供的模塊程序庫函數后，無需考慮網絡程序和通信協議，即 可進行軟件的開發。
此外，無需使用SDK，可通過客戶自行開發的應用軟件，依靠通信協議，由同一網絡內的其他電腦來控制，也可以用1臺電腦來控制多臺本產品。
用途：
●LED背光、LED照明的亮度.色度.色溫度特性.顯色性評價
●LCD、OLED等，顯示器的亮度.色度.色溫度等光學特性評價
●車載頭燈、尾燈等，以及LED照明器具的亮度、色度的高精度測定
●作為光學特性評價探頭，搭載于各類自動測量機臺上
TOPCON拓普康分光輻射亮度計SR-LEDH;
規格：
|
光亮采集 |
電子冷卻型線性陣列傳感器 |
|
波長分散原理 |
衍射光柵 |
|
光學系統 |
對物鏡 : f= 82mm F2.5, 對焦目鏡 : 觀測視野 5° |
|
測定角 |
2°/1°/對焦專用 (電動切換式) |
|
測定距離 |
350mm - ∞ (從物鏡金屬件前端開始的距離) |
|
光譜波寬 |
6 - 9nm *半波寬 |
|
波長精度 |
±0.3nm *Hg 光譜線上 |
|
測定波長范圍 |
380 - 780nm |
|
波長分解 |
1nm |
|
測定模式 |
自動/手動(積分時間/頻率) / FIX |
|
測定內容 |
分光輻射亮度 : W?sr-1?m-2?nm-1 |
|
演算內容 |
輻射亮度 Le : W?sr-1?m-2, 亮度 Lv : cd?m-2, |
|
亮度測定范圍(*1)(*2) |
2°: 10 - 1,500,000 1°: 30 - 4,500,000 |
|
亮度精度(*1) |
±2% 以下 |
|
色度精度(x,y) (*1) |
±0.002 |
|
重復精度: 亮度(*3) |
2°: 0.3% (10cd/m² 以上), 1°: 0.3% (30cd/m² 以上) |
|
重復精度: 色度(*4) |
2°: 0.0005 (10cd/m² 以上), 1°: 0.0005 (30cd/m² 以上) |
|
偏光特性 |
亮度 1％ 以下, 分光輻射亮度 5％ 以下 (400 - 700nm) |
|
測定時間(*5) |
約0.4秒 |
|
界面 |
LAN(*6)/RS-232C |
|
電源 |
專用AC電源適配器 AC100V-240V, 50/60Hz |
|
功率 |
約33W |
|
使用條件 |
溫度: 5 - 30℃, 濕度: 80%RH 以下 (且無凝露) |
|
外形尺寸 (W×D×H) |
98×413×231.5mm |
|
質量 |
5.3kg |
(*1) : 針對標準A光源
(*2) : NORMAL SPEED模式測定時的測定范圍
(*3) : 測定角2°、連續測量10次2σ，NORMAL SPEED模式
(*4) : 測定角2°、連續測量10次（最大值-最小值）、NORMAL SPEED 模式
(*5) : 測定角2°、積分時間100ms、高速測定模式、LAN(STB指令)、測色模式時
(*6) : TCP/IP、Ethernet 10/100BASE-TX對應
測定直徑：
|
測定角 |
測定距離 (*1) |
||||
|
350mm |
500mm |
800mm |
1000mm |
2000mm |
|
|
2° |
10.0 |
15.1 |
25.4 |
32.2 |
66.4 |
|
1° |
4.99 |
7.55 |
12.7 |
16.1 |
33.2 |
(*1) 從物鏡金屬件前端開始的距離
選配件：
●輔助鏡：AL-6
●輔助鏡：AL-11
●輔助鏡：AL-12
●標準白色板：WS-3
●導光束：FP-3P
●三腳架 5N：Tripod5N
●三腳架：Tripod-SR
●微動臺：S-4
●ND濾片：ND-10/100
●存放箱
